AutoCAD یکی از پرکاربردترین و محبوب‌ترین نرم‌افزارهای نقشه‌کشی در جهان است که برای طراحی و ترسیم نقشه‌های دقیق در معماری، عمران، مکانیک و بسیاری دیگر از حوزه‌های فنی استفاده می‌شود. در این مقاله به شما راهنمای کاملی برای شروع و یادگیری نقشه‌کشی با AutoCAD ارائه می‌دهیم و در نهایت، به معرفی آموزش‌های تخصصی موسسه آموزشی فرهنگ نوین که بهترین دوره‌های نقشه‌کشی را ارائه می‌دهد، می‌پردازیم.
AutoCAD چیست و چه کاربردی دارد؟
AutoCAD نرم‌افزاری قدرتمند از شرکت Autodesk است که به کاربران امکان می‌دهد نقشه‌ها و طرح‌های دقیق دوبعدی و سه‌بعدی ایجاد کنند. این نرم‌افزار در زمینه‌های مختلف مانند معماری، مهندسی سازه، مکانیک، الکترونیک و طراحی صنعتی کاربرد فراوانی دارد. کاربران می‌توانند به سادگی با استفاده از این نرم‌افزار نقشه‌های فنی و مهندسی را ترسیم و ویرایش کرده و با ابزارهای متنوع آن به دقت بسیار بالایی در طراحی دست یابند.
مراحل نقشه‌کشی با AutoCAD
نصب و راه‌اندازی AutoCAD
برای شروع کار با AutoCAD، اولین قدم نصب نرم‌افزار است. شما می‌توانید به وب‌سایت رسمی Autodesk مراجعه کرده و نسخه مناسب برای سیستم‌عامل خود را دانلود و نصب کنید. مراحل نصب به شرح زیر است:
- به وب‌سایت Autodesk بروید.
- بر روی گزینه Download Free Trial کلیک کنید.
- نسخه مربوط به سیستم‌عامل خود را انتخاب کرده و مراحل نصب را دنبال کنید.
- پس از نصب، نرم‌افزار را اجرا کنید.
آشنایی با محیط کاربری AutoCAD
پس از نصب AutoCAD، با محیط کاربری این نرم‌افزار آشنا می‌شوید. نوار ابزارهای متنوع و پنل‌های مختلفی برای دسترسی به ابزارهای نقشه‌کشی در دسترس است. در اینجا به برخی از بخش‌های کلیدی اشاره می‌کنیم:
- Command Line: خط فرمان که در پایین صفحه قرار دارد و به شما امکان می‌دهد دستورات مختلف را وارد کنید.
- Ribbon: نوار بالایی که شامل ابزارهای ترسیم، ویرایش، اندازه‌گیری و مدیریت لایه‌ها است.
- Model Space: فضای اصلی که نقشه‌های شما در آن ترسیم می‌شوند.
- Status Bar: نوار وضعیت که اطلاعات و گزینه‌های مربوط به مختصات، زوم و چیدمان را نمایش می‌دهد.
شروع نقشه‌کشی در AutoCAD
برای شروع یک پروژه نقشه‌کشی جدید در AutoCAD، مراحل زیر را دنبال کنید:
- ابتدا از طریق File > New یک پروژه جدید باز کنید.
- سپس با استفاده از ابزارهای ترسیم در نوار ابزار، مانند Line، Circle، Rectangle، و Arc نقشه خود را شروع کنید.
- برای اندازه‌گیری دقیق و وارد کردن مقادیر خاص، می‌توانید از Command Line استفاده کنید. به عنوان مثال، دستور Line را تایپ کرده و با وارد کردن مختصات دقیق، خطی ترسیم کنید.
تنظیم لایه‌ها در AutoCAD
AutoCAD به شما امکان می‌دهد لایه‌های مختلفی ایجاد کنید تا بتوانید بخش‌های مختلف نقشه را به طور جداگانه مدیریت کنید. برای ایجاد یک لایه جدید، از مراحل زیر استفاده کنید:

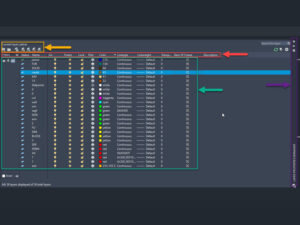

- به Home > Layers بروید و گزینه Layer Properties را انتخاب کنید.
- در پنجره لایه‌ها، می‌توانید لایه جدید اضافه کرده و رنگ، ضخامت و نوع خط هر لایه را مشخص کنید.
ذخیره و خروجی گرفتن از نقشه

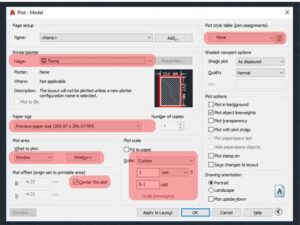

پس از اتمام طراحی نقشه، می‌توانید آن را ذخیره کرده و یا خروجی بگیرید. برای ذخیره فایل نقشه، از گزینه File > Save As استفاده کنید و فرمت دلخواه خود مانند DWG یا DXF را انتخاب کنید. اگر نیاز به گرفتن خروجی با فرمت تصویر یا PDF دارید، از مراحل زیر پیروی کنید:
- به File > Export بروید.
- فرمت مورد نظر خود (مانند PDF یا PNG) را انتخاب کنید.
- تنظیمات مربوط به رزولوشن و کیفیت خروجی را مشخص کنید و فایل خود را ذخیره کنید.
نکات تکمیلی در استفاده از AutoCAD
- استفاده از Snap برای دقت بیشتر در ترسیم خطوط و اشکال.
- تنظیم Units برای اطمینان از اینکه اندازه‌های ترسیم شده مطابق با استانداردهای نقشه‌کشی هستند.
- استفاده از ابزار Trim برای حذف بخش‌های اضافی از خطوط و اشکال.
کاربردهای اصلی نقشه‌کشی با AutoCAD
AutoCAD ابزار قدرتمندی است که در طراحی معماری، مهندسی، مکانیک و صنعتی استفاده می‌شود. به دلیل دقت بالا و امکانات متنوع این نرم‌افزار، نقشه‌کش‌ها می‌توانند پروژه‌های پیچیده را به راحتی طراحی و اجرا کنند. همچنین، امکان استفاده از فایل‌های سه‌بعدی و انیمیشن‌سازی در پروژه‌های پیشرفته وجود دارد.
ارتباط AutoCAD با موسسه آموزشی فرهنگ نوین
اگر به یادگیری نقشه‌کشی و کار با AutoCAD علاقه‌مند هستید، موسسه آموزشی فرهنگ نوین بهترین دوره‌های تخصصی نقشه‌کشی و نرم‌افزارهای مرتبط با آن را با بهترین اساتید ارائه می‌دهد. در این آموزشگاه می‌توانید تمامی اصول و تکنیک‌های نقشه‌کشی با AutoCAD را از پایه تا پیشرفته یاد بگیرید و با استفاده از این دانش در پروژه‌های حرفه‌ای موفق شوید.
