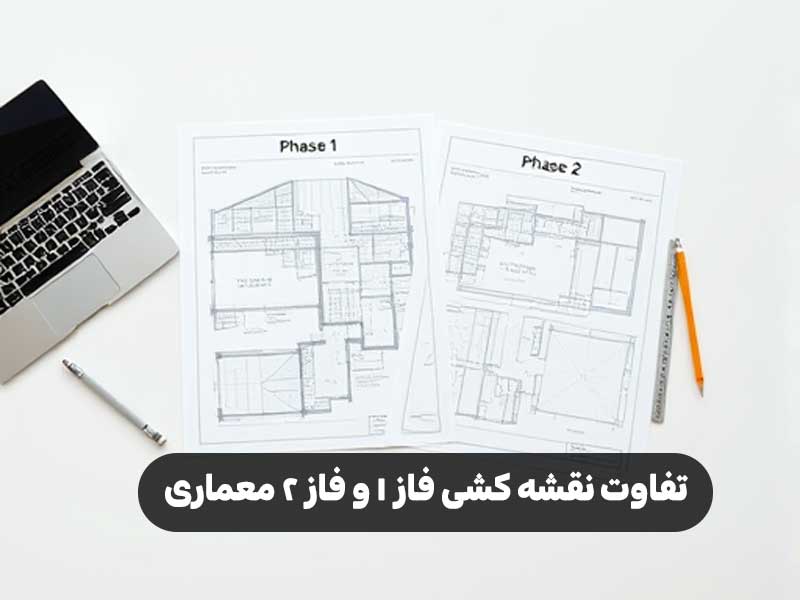

در مسیر آموزش معماری، شناخت دقیق تفاوت نقشه فاز 1 و فاز 2 معماری یکی از مباحث بسیار مهم و پایه‌ای است. خیلی از دانشجویان و علاقه‌مندان به معماری در ابتدای راه نمی‌دانند دقیقاً این دو نوع نقشه چه تفاوت‌هایی دارند و هر کدام برای چه منظوری طراحی می‌شوند. در این مقاله به ساده‌ترین زبان ممکن، تفاوت نقشه فاز 1 و فاز 2 معماری را مرحله به مرحله توضیح می‌دهیم تا اگر قصد ورود به دنیای آموزش معماری دارید، با دیدی بازتر پیش بروید.
نقشه فاز 1 معماری چیست
اولین مرحله در روند طراحی پروژه‌های معماری، تهیه نقشه فاز 1 است. این نقشه‌ها جنبه مطالعاتی و ارائه ایده دارند. هدف اصلی از فاز 1، نمایش کلیات طرح به کارفرما، اخذ تأیید اولیه و ارائه چشم‌اندازی کلی از پروژه است.
ویژگی‌های اصلی نقشه فاز 1:
- نمایش روابط فضایی
- نمایش چیدمان کلی فضاها
- مقیاس تقریبی نقشه‌ها
- بدون جزئیات اجرایی
- قابل ارائه برای جلب نظر کارفرما یا شورا
در آموزش معماری، نقشه فاز 1 بیشتر به خلاقیت، کانسپت و ایده‌پردازی تمرکز دارد و نیازی به رعایت تمام نکات فنی نیست.
نقشه فاز 2 معماری چیست
وقتی نقشه فاز 1 تأیید شد، نوبت به نقشه‌های فاز 2 می‌رسد. این نقشه‌ها اجرایی هستند و برای پیمانکار، ناظر و مجری کاربرد دارند. در واقع، نقشه فاز 2 همان چیزی است که پروژه بر اساس آن ساخته می‌شود.
ویژگی‌های اصلی نقشه فاز 2:
- نمایش دقیق ابعاد و اندازه‌ها
- نمایش مقاطع، نماها و جزئیات اجرایی
- استفاده از علائم و استانداردهای فنی
- تطابق کامل با ضوابط نظام مهندسی
- آماده برای گرفتن مجوز ساخت
آموزش ترسیم نقشه فاز 2 نیازمند یادگیری دقیق اصول فنی، آیین‌نامه‌ها و نرم‌افزارهایی مثل AutoCAD و Revit است.
مراحل تهیه نقشه فاز 1 به زبان ساده
اگر قصد دارید آموزش این مسیر را شروع کنید، مراحل تهیه نقشه فاز 1 معماری به این صورت است:
- تحلیل سایت و جمع‌آوری اطلاعات اولیه
بررسی اقلیم، دسترسی، شکل زمین و محدودیت‌ها - ایده‌پردازی و طراحی کانسپت
توسعه ایده اولیه بر اساس نیازهای پروژه - ترسیم پلان‌های اولیه
پلان طبقات، دید کلی فضاها و ارتباطات - ارائه نما و حجم کلی ساختمان
برای درک بهتر ظاهر کلی ساختمان - ارائه به کارفرما یا مراجع تأیید
جهت اخذ بازخورد یا تأیید اولیه
این مراحل در آموزش نقشه‌کشی فاز 1 بسیار مهم‌اند و پایه‌ای برای مراحل بعدی محسوب می‌شوند.
مراحل تهیه نقشه فاز 2 به زبان ساده
در آموزش فاز 2 معماری باید توجه ویژه‌ای به جزئیات داشته باشید. مراحل کلی تهیه نقشه فاز 2 عبارت‌اند از:
- دریافت نقشه‌های تأیید شده فاز 1
پایه کار شما نقشه‌های فاز 1 است - اندازه‌گذاری دقیق پلان‌ها
با رعایت اصول فنی و مقیاس استاندارد - طراحی نما و مقطع با تمام جزئیات
شامل مصالح، اندازه پنجره، ارتفاع‌ها - ترسیم جزئیات اجرایی
از جمله پله، سرویس بهداشتی، سقف، ستون‌ها - تطبیق با ضوابط شهرداری و نظام مهندسی
برای دریافت مجوز ساخت
در فاز 2 همه‌چیز باید دقیق، حرفه‌ای و مطابق با استانداردها باشد و آموزش این بخش معمولاً شامل کار با نرم‌افزارهای پیشرفته و تحلیل دیتیل‌ها است.

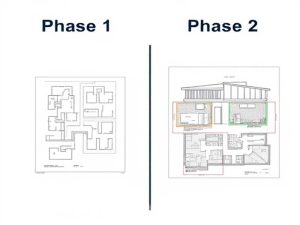

خروجی نهایی این دو فاز چیست
خروجی نقشه فاز 1 بیشتر برای ارائه دید کلی و گرفتن تأییدات اولیه است، در حالی که خروجی نقشه فاز 2 برای ساخت و اجرا است. اگر آموزش این دو بخش را کامل دیده باشید، می‌دانید که اشتباه در فاز 2 ممکن است هزینه‌های زیادی برای پروژه ایجاد کند.
- نقشه فاز 1 = ارائه ایده، جلب نظر، تأیید اولیه
- نقشه فاز 2 = نقشه ساخت، دستور اجرا، دریافت مجوز
از کجا آموزش این مهارت را شروع کنیم
برای شروع آموزش حرفه‌ای در این مسیر باید:
- نرم‌افزار AutoCAD را خوب یاد بگیرید
- ضوابط شهرداری و نظام مهندسی را بشناسید
- تمرین زیاد روی پروژه‌های واقعی داشته باشید
- اصول ارائه و شیت‌بندی حرفه‌ای را یاد بگیرید
اگر می‌خواهید آموزش معماری را به‌صورت تخصصی و کاربردی شروع کنید، مؤسسه آموزشی فرهنگ نوین با برگزاری کلاس‌های جامع معماری و نقشه‌کشی با حضور بهترین اساتید این مسیر را برای شما هموار کرده است. آموزش‌های پروژه‌محور، پشتیبانی حرفه‌ای، و تمرکز بر بازار کار از ویژگی‌های این کلاس‌هاست.
